全礦井綜合自動化監控系統

　　全礦井綜合自動化系統是針對我國煤礦自動化現狀和特點自主研發的一套全礦井綜合自動化監控系統。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

全礦井綜合自動化監控系統說明書

全礦井綜合自動化監控系統

全礦井綜合自動化監控系統|全礦井綜合自動化系統

產品用途

全礦井綜合自動化系統是針對我國煤礦自動化現狀和特點自主研發的一套全礦井綜合自動化監控系統。該系統通過高速以太網實現數據、語音、視頻等礦井自動化信息的傳輸，并利用公司自主研發的綜合自動化組態軟件實現各類自動化子系統相關分散信息的集成，通過綜合處理與應用實現子系統綜合自動化，并在此基礎上實現全礦井綜合自動化。

全礦井綜合自動化系統可接入的子系統有：

● 安全生產監控系統

● 礦用人員定位管理系統

● 膠帶機綜合保護系統

● 工業電視監控系統

● 大屏幕顯示系統

● 調度電話系統

● 瓦斯抽放監控系統

● 綜采工作面綜合監控系統

● 通風安全監控系統

● 提升監控系統

● 排水自動控制系統

● 煤礦產量監控系統

● 壓風機監控系統

● 礦燈房管理系統

● 選煤廠監控系統

● 視頻會議系統

● 無線通信系統

● 電力監控系統等

產品特點

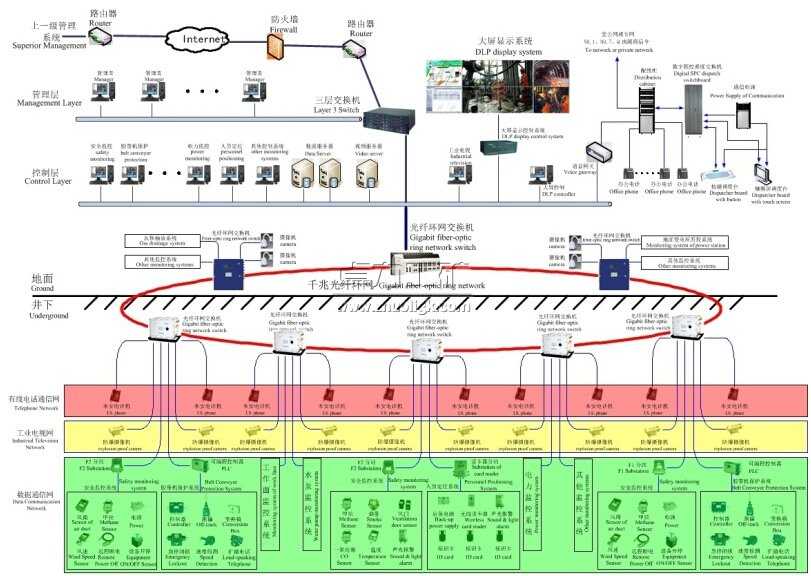

1、能綜合傳輸數字視頻、模擬視頻、模擬語音、RS485數據等各種監控子系統信息，將井上井下各種信號轉換成光纖以太網信號一起傳輸到監控中心，真正實現“三網合一”；

2、主干網采用千兆光纖環網，通信速率高，可靠性高；

3、井上井下的各種網絡或模擬攝像機都可以通過環網交換機傳輸到地面監控中心，在監控計算機上集中監控和管理，也可投影到電視墻或大屏幕上顯示；

4、井下的所有本安電話通過KJ397-J礦用隔爆兼本安型千兆網交換機轉換成以太網信號傳輸到監控中心，經語音網關與原普通電話機一起無縫接入調度通信系統；

5、采用RS485傳輸方式的各種監控子系統無需任何修改，即可直接接入系統，通過工業以太網集中傳輸到監控中心，改變了原來各個系統各自為政的局面，有效利用資源，優化了通信系統結構；

6、系統采用標準的以太網協議，輕松實現遠程監控，通過權限管理可以異地遠程監控所有子系統的工作狀況，并方便與上級系統聯網；

7、先進的環網冗余技術，環網自愈時間短，具有光纖故障監測和報警功能，通過Email發送或在軟件上顯示故障信息，以提高礦井自動化系統的可靠性；

8、采用B/S模式設計三層網絡體系結構，便于及時、準確地采集各個子系統的實時參數，方便管理層實時查詢、分析和決策；

9、充分考慮到煤礦未來信息化建設的需求，采用成熟的組態軟件產品和網絡硬件產品，大大降低了將來各種系統的升級改造的難度和費用；

10、具有端口帶寬動態分配和虛擬VLAN功能，網絡傳輸更加安全可靠；

11、組網方式靈活，可采用樹狀、環狀、雙環等網絡結構。

產品參數

主干網傳輸速率	1000Mbps
網絡接口傳輸速率	10M/100Mbps自適應
環網交換機容量	100臺
攝像機容量	不少于60臺
電話機容量	（16～256）門，用戶容量積木式擴展（每塊板16個用戶）
環網自愈時間	小于20ms
環網交換機可接入信號	4路視頻（網絡或模擬）、4路語音和4路RS485數據
環網交換機光接口	3個，其中兩個用于組環，一個用于級聯
光接口傳輸距離	不小于10km（最遠可擴展至100km）
RS485信號傳輸速率	1200bps/2400bps/更高
RS485信號傳輸距離	最遠10km（1200bps時）
系統備用電源工作時間	2小時以上
