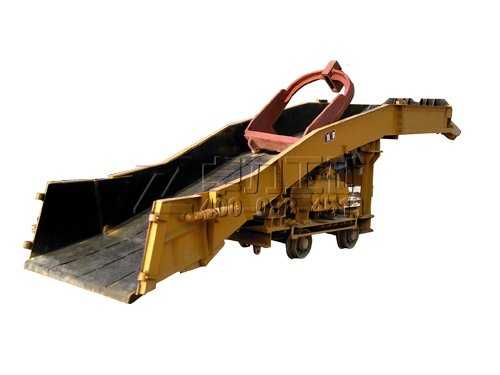

耙斗式裝巖機

　　山東卓力優質供應：P15B(A)耙斗裝巖機、P30B(A)耙斗裝巖機、P60B(A)耙斗裝巖機。耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

耙斗式裝巖機說明書

耙斗式裝巖機

耙斗式裝巖機|P15B(A)耙斗裝巖機|P30B(A)耙斗裝巖機|P60B(A)耙斗裝巖機

耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2m, P-60B大于2.4m],凈斷面[P-15B(B)4.5m2、P-30B 6m3, P-60B 9m2以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用于平巷,而且可以在30度以下的斜巷中使用,是提高掘進速度,實現掘進機械化的一種主要設備。

耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。

該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。

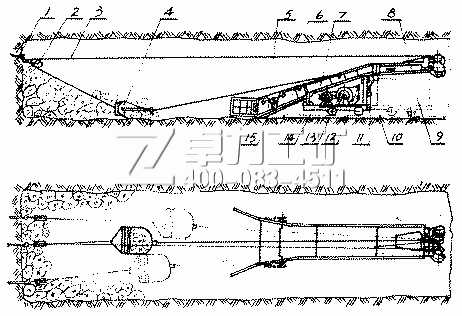

安裝使用示意圖↑1、固定楔 2、尾輪 3、鋼絲繩 4、耙斗 5、簸箕口 6、連接槽 7、中間槽 8、卸載槽 9、礦車 10、軌道

11、導向輪 12、操縱機構 13、絞車 14、臺車 15、升降裝置

技術參數
型號		P15B(A)	P30B(A)	P60B(A)
耙斗容量 ( m³)		0.15	0.30	0.60
生產率　( m³/h )		14～25	35～50	70～110
絞車形式		三行星齒輪雙滾筒絞車
電動機	功率 ( kW )	11	17	30
	電壓 ( V )	380／660
主繩牽引力 ( KN )		7.2～10.4	12.3～18.5	20.0～28.0
牽引速度 ( m/s )		1.05～1.52	0.85～1.70	1.06～2.07
鋼絲繩直徑 ( mm )		12.5	15.5	15.5
質量 ( t )		2.5	4.7	6.43

卓力工礦是國內知名耙斗式裝巖機生產廠家，有豐富的經驗為客戶提供高品質的耙斗式裝巖機及完善的售后服務，如果您想了解最新耙斗式裝巖機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
