JSDB系列雙速多用絞車

JSDB系列雙速多用絞車|JSDB雙速多用絞車型號|雙速多用絞車廠家

JSDB系列雙速多用絞車均具有隔爆性能，主要適用于煤礦井下回柱放頂，亦可在運輸，牽引中作運料，移溜槽等輔助工作。
雙速多用絞車被國家科委批準為《國家級科技成果重點推廣計劃》項目、采煤業最佳更新換代產品（可替代JH、JM、JD、JY型絞車）、被煤炭機械工業協會評為煤礦機電放心產品。壽命是老產品的3.4倍，效率提高2.6倍，雙速節能，一機多用。

雙速多用絞車規格
JSDB系列雙速多用絞車規格有：JSDB-10（JSD-10）、JSDB-13（JSD-13）、JSDB-16（JSD-16）、JSDB-19（JSD-19）、JSDB-25（JSD-25）、JSDB-30（JSD-30）
本系列雙速多用絞車，依據MT/T952以及現行有關的礦山機械產品標準等制造生產。

雙速多用絞車特點
 采用“雙軸多級”傳動特點，實現了大的傳動比。
 采用“齒-聯”傳動系統的傳動原理，不但實現了慢、快兩個速度，并實現了快、慢速的大速比，很好地實現了快、慢速礦用絞車的一體化。
 采用“長條形對稱”結構，實現了結構緊湊、外形美觀實用，適合于煤礦井下狹窄空間的作業，也很方便地進行不同工作地點的自移。
 傳動效率高、工作效率高、容繩量大、節能。
 操作簡單、使用方便，并具有可靠的雙閘制動。
 結構工藝簡單，可靠，成本低。
 使用壽命長、維護維修費用低。

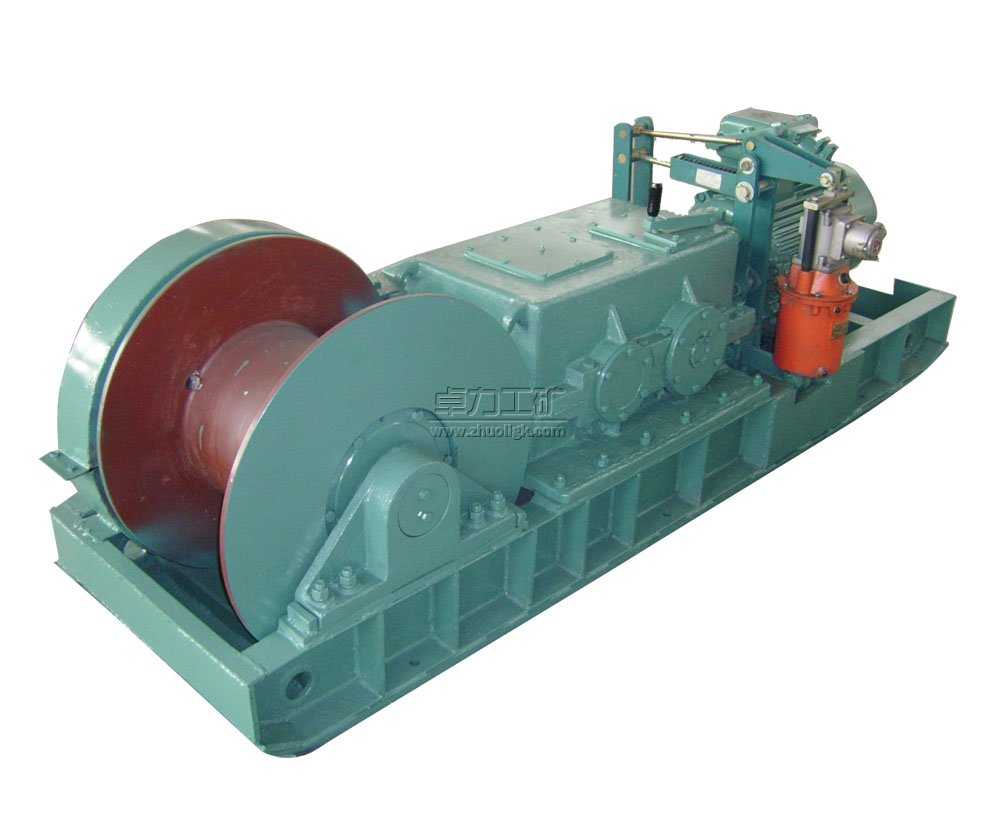

雙速多用絞車主要組成部分：
1. 電動機  2. 底座 3. 聯軸器  4. 電力液壓塊式制動器 5. 減速箱  6. 卷筒裝置  7. 低速級制動裝置
雙速多用絞車由電動機通過帶制動輪的聯軸器、減速箱、一級開式齒輪傳動帶動卷筒轉動，絞車內部各傳動部位均采用滾動軸承支承，底座由型鋼焊接而成。減速箱是絞車的傳動心臟，共有兩種速度，慢速傳動和快速傳動，其快速傳動位置是通過調速手把滑動滑移齒輪使其與內齒圈嚙合?便實現快速傳動。
本絞車呈長條形，便于絞車的搬遷和固定。絞車寬度、高度尺寸較小，適于井下空間窄小的條件下工作，絞車結構簡單、緊湊，上下箱體為剖分式，裝配、維修均很方便，采用常規機械傳動，安全可靠，絞車的操作簡單，只要配合調速手把，啟閉控制按鈕開關即可方便使用。

雙速多用絞車結構特點
該系列產品在結構上采用了齒輪傳動，手動撥叉實現換檔調速，可大大提高工作效率，與傳統的雙速絞車相比有結構緊湊，體積小，噪音低，運轉平穩，調速靈活，安全可靠，手動剎車，斷電自鎖等特點。

雙速多用絞車技術參數表

型號			JSDB-10（JSD-10）		JSDB-13（JSD-13）		JSDB-16（JSD-16）		JSDB-19（JSD-19）		JSDB-25（JSD-25）		JSDB-30（JSD-30）
速別			快速	慢速	快速	慢速	快速	慢速	快速	慢速	快速	慢速	快速	慢速
鋼絲繩靜張力KN		外層	12	100	15	130	20	160	25	190	30	250	38	300
		內層	25	140	29	214	35	280	60	320	46	390	65	470
		平均	18.5	120	22	172	27.5	220	42.5	250	38	320	51.5	385
繩速m/s		最大 (外層)	1.0	0.149	1.2	0.137	1.5	0.15	1.5	0.196	1.6	0.203	1.5	0.187
		平均	0.85	0.127	0.8	0.112	1.15	0.12	1.06	0.156	1.3	0.165	1.15	0.145
繩徑mm			20		24		28		30		30		36
卷筒	直徑mm		380		400		500		540		560		650
	寬度mm		408		545		520		560		700		836
	容繩量mm		120		225		300		400		500		700
電機功率KW			18.5		22		37		45		45		75
長寬高mm			2530/1030/855		3150/1205/1487		3200/983/1116		3845/1343/1255		3647/1433/1155		4217/1433/1615
整機重量kg			2000		3780		4000		6500		6250		7800
