礦井提升機盤形制動器

　　盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器.卓力優供：PZ12盤形制動器、B14型盤形制動器。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

礦井提升機盤形制動器說明書

礦井提升機盤形制動器

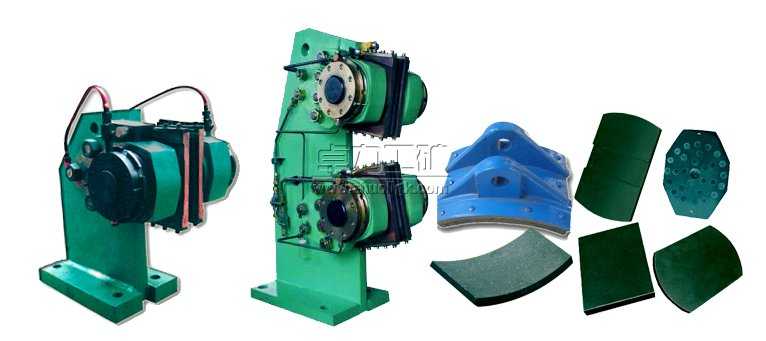

礦井提升機盤形制動器|PZ12型盤形制動器|B14型盤形制動器

【系列名稱】：PZ12、B14等系列
【產品簡介】：盤形制動器是從側面對制動盤實施力量的。為使制動盤不產生附加變形和主軸不承受附加軸向力，因此盤形閘是成對使用的。

盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器，目前采用較多的是后置式油缸，為了滿足當前采礦工業不斷向前發展的需要，盤形制動器逐步得到了發展應用。
其主要優點是克服了杠桿式制動器的一些缺點，結構緊湊、安全性好、動作靈敏，便于礦用提升自動化。
在提升機啟動時，液壓站輸出壓力油打開制動器，提升機開始工作，工作制動時，液壓站根據工況升高或降低壓力，制動器就會提供與之相反的制動力，在事故狀態下，液壓站壓力回到殘壓，制動器以最大制動力在最短時間內讓提升機停車．

盤形制動器技術參數表

型號	名稱	單位	數值	備注
PZ12型	一個油缸最大壓力	MPa	6.3	JTP型 2JTP型 JTPB型
	閘瓦與閘盤計算摩擦系數	/	0.35
	摩擦力（1個）	KN	19.3
	閘瓦面積（1個）	cm²	554
	閘瓦最大經壓	Kg/ cm²	0.88
B14型	一個油缸最大壓力	MPa	6.3	JK型 2JK型
	閘瓦與閘盤計算摩擦系數	/	0.35
	摩擦力（1個）	KN	22.8/30.8
	閘瓦面積（1個）	cm²	761/762
	閘瓦最大經壓	Kg/ cm²	0.83/0.84

工作原理
當壓力油充入活塞與油缸之間形成的空腔后，該空腔我們稱之為Y腔，活塞壓縮碟形彈簧，帶動設整螺栓和緊定螺釘及柱塞隨活塞一起右移。此時柱塞與銷軸形成瞬時空隙。此前處于拉伸狀態的彈簧就會動作，回復原先狀態，從而帶動襯板閘瓦一起右移，閘瓦離開制動盤呈松閘狀態。當Y腔內油壓逐漸降低時，蝶形彈簧油壓縮狀態也逐漸回復原先狀態，推動活塞左移，同時帶動柱塞螺栓和緊定螺釘左移，從而推動銷軸、筒體、襯板、閘瓦一起左移，使閘瓦與制動盤產生摩擦力，因而最終實現制動。蝶形彈簧在制動時處回復狀態，而彈簧處于一定的拉伸狀態。制動狀態時，閘瓦壓向制動盤的正壓力大小，也就是工作制動力矩的大小，決定了Y腔內工作油的壓力，當Y腔內壓力達到最小值時（一般不等于零，稱殘壓），彈簧力幾乎全部作用在活塞上，此時制動盤上正壓力最大為全制動狀態。反之Y腔內工作油壓力為系統最大壓力時，機器全松閘。
