FJD型傘型鉆機

FJD型傘型鉆機|FJD液壓傘鉆|FJD傘形鉆架|FJD型傘鉆規格

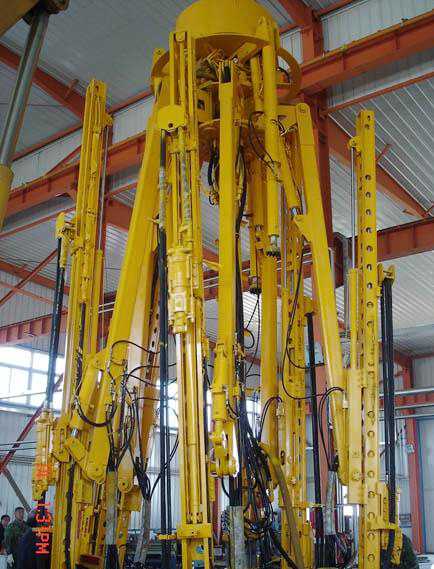

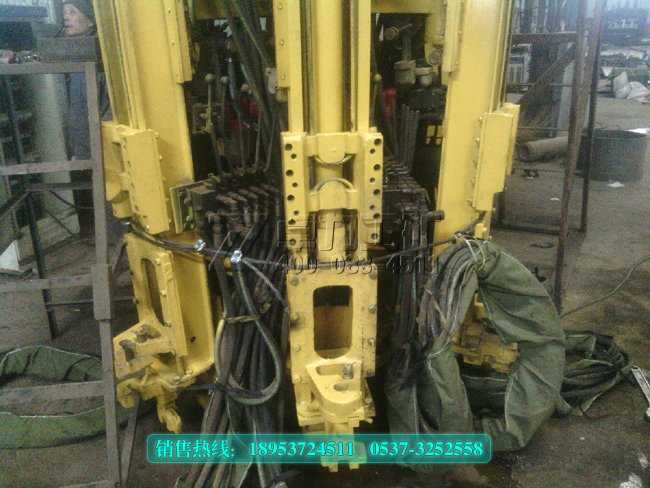

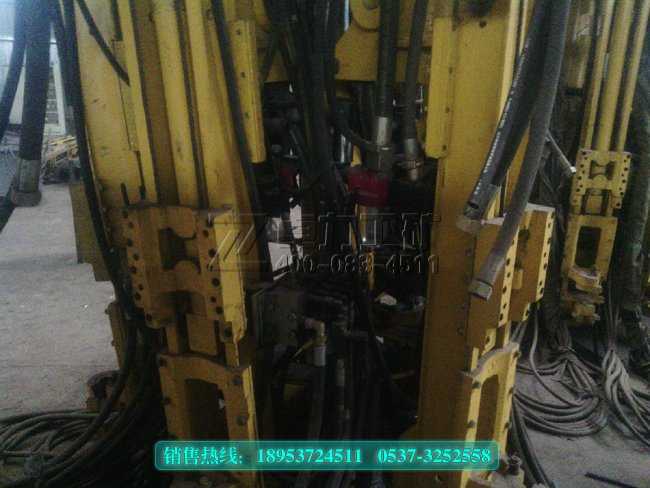

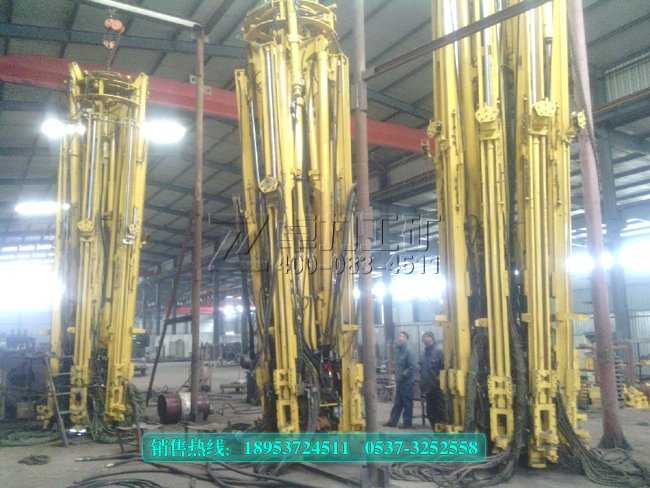

FJD型傘型鉆,傘型鉆機,傘鉆,傘形鉆機是以壓縮空氣為動力，采用液壓傳動的豎井鑿巖設備，鉆機配用多臺獨立回轉鑿巖機鉆鑿炮孔，可用來掘進各類礦山的豎井井筒。

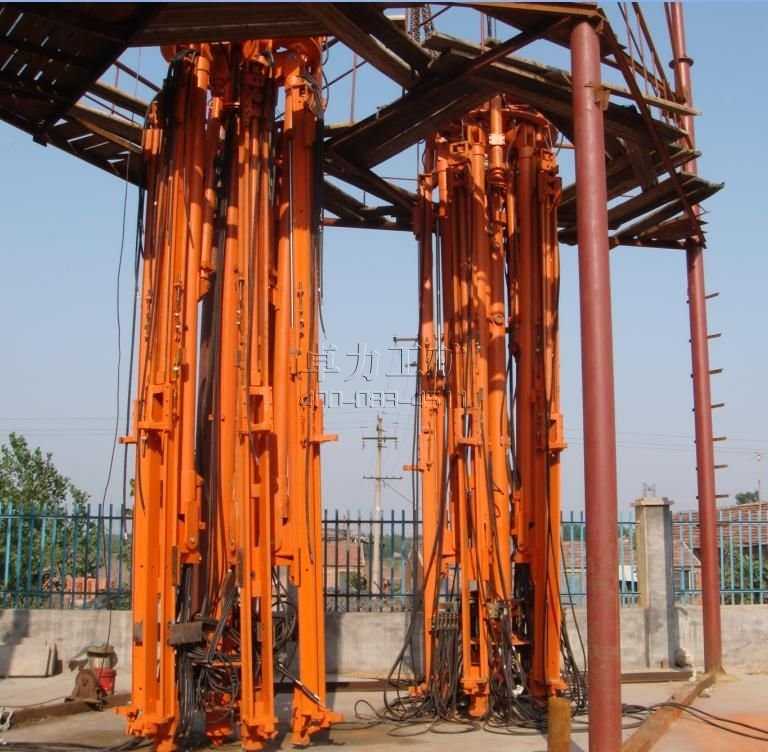

傘形鉆機是實施機械化開挖立井而專門研制的竄孔設備。它像一把雨傘，撐開能進行鉆鑿炮眼，收攏能方便井筒運送，是實現快速打井，縮短建井周期，提高經濟效益的必不可少的專用設備。

該設備適用井筒范圍大，從4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能進行作業。根據爆破技術不斷的發展,它提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,滿足實現深孔光面爆破的技術要求,大大提高立井開挖速度.它不但能打炮眼,還能配用高效YGZ70型鑿巖機能打40米深的泄水孔,探水孔和注漿孔。因此它是目前國內外比較理想的立井開挖竄孔設備。

FJD型系列傘形鉆機優點：

1、效率高。鉆孔速度為人工的3-4倍，在人工工資日益高漲的今天，基本打一口井就能省下一臺傘鉆的錢。

2、工作精度高。傘鉆全部采用機械化操作，具有指向準確，好操作，省力，節省人力等優點。

3、工作范圍大，FJD傘形鉆機適用于從4.5米至8米的小、中型井筒。大至8米以上的井筒均能施工。

4、工作環境好。傘鉆鑿巖使用YGZ70型鑿巖機，該鑿巖機沖擊力大，噪音小，并有高壓水設置，能有效抑制鑿巖過程中的粉塵，能夠有效改善工人工作環境。

FJD型系列傘形鉆機性能技術參數表

型號

FJD5C-42

FJD5C-48

FJD5C-55

FJD6C-42

FJD6C-48

FJD6C-55

FJD9C-42

FJD9C-48

FJD9C-55

適用井筒直徑 m

4．5—6

6—8

7—8.5

收攏后

外型尺

高 m

7.2

7.5

8.2

7.2

7.5

8.2

7.2

7.5

8.2

外接圓直徑 mm

φ1650

φ1850

φ1950

支撐臂

支撐范圍

不加套管 mm

φ3952—φ5692

φ5132—φ8032

φ5232—φ8132

加套管 mm

φ5630—φ7360

φ6800—φ9700

φ6900—φ9800

總重 t

6.5

7.5

10.5

炮眼深度 mm

4200

4800

5500

4200

4800

5500

4200

4800

5500

垂直炮眼圈徑范圍 mm

2000—7000

2000—8800

動臂擺動角度

120°

推進器形式

油缸—鋼絲繩—動定滑輪組

動力形式

氣動—液壓

鑿

巖

機

型號

YGZ70

YGZ50

YGZ70

YGZ50

YGZ70

YGZ50

數量

5臺

6臺

9臺

釬尾規格 mm

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

中空六角25X159

圓釬桿φ30X42

適用釬頭直徑 mm

φ38—55

液壓系統工作壓力 Mpa

7—14

工作氣壓 Mpa

0.5—0.7

工作水壓 Mpa

0.3—0.5

0.5—2

0.3—0.5

0.5—2

0.3—0.5

0.5—2

總耗風量 m3/min
