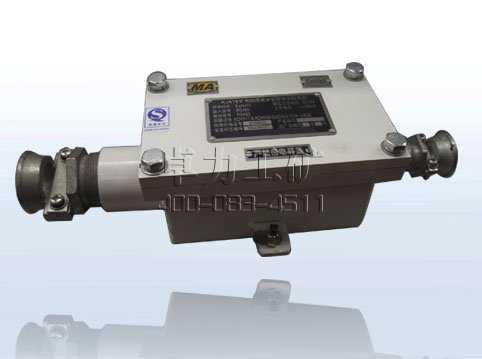

KJA18礦用隔爆兼本安型隔離器（以下簡稱隔離器）是一種礦用數據信息轉換及隔離裝置，采用獨特的自動雙向切換技術，將RS-485總線距離延長，同時總線所能連接設備數增加一倍。本安通訊側與非安通訊側由于采用高速光電隔離技術，內置靜電保護器及隔離模塊，因此可有效防止設備、總線之間由于地不平衡引起的損壞及靜電擊穿，從而可廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。可與多種形式的網絡系統掛接，如：環網、現場總線等，方便現場布線，提高系統的可靠性，使你輕松地構建自己的測控系統。



1.2 外形尺寸，重量和外殼材質

1.2.1  外形尺寸（長×寬×高）：408mm×227mm×135mm；

1.2.2  重量：≤ 30kg；

1.2.3  外殼材質：·。



● 使用環境條件



a) 環境溫度：-10℃～+40℃；

b) 平均相對濕度：≤95%（＋25℃）；

c) 大氣壓力：80kPa～110kPa；

d) 無顯著振動和沖擊的場合；

e) 煤礦井下有瓦斯、煤塵等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。



● 基本功能

3.1  隔離器具有電源指示功能（L1紅色，代表交流供電；L1滅、L3黃色燈亮，代表電池供電）；

3.2  隔離器具有與上一級通訊的接收和發送指示功能：綠色發送（L2、L6、L7、L10發光二極管），紅色接收（L4、L5、L6、L9發光二極管）；



● 主要技術指標

4.1 額定工作電壓：AC127V/AC660V；

4.2 工作電流：≤0.5 A；

4.3 電壓波動范圍：75%～110%額定值；
